smt 貼片生產中有哪些生產和檢驗設備

SMT貼片核心生產設備包括錫膏印刷機、貼片機和回流焊爐。錫膏印刷機通過鋼網模板將焊膏精準涂覆至PCB焊盤；高速貼片機借助視覺定位系統實現電子元器件的微米級精密貼裝；回流焊爐通過溫控曲線完成焊膏熔化與固化。檢測環節中3D SPI（錫膏檢測儀）可掃描焊膏厚度與形狀偏差，AOI（自動光學檢測）通過多角度成像識別元件錯位、虛焊等缺陷，X-Ray設備則用于檢測BGA、QFN等隱藏焊點的內部質量。接下來讓我們深入了解這些smt 貼片生產中有哪些生產和檢驗設備。探尋它們在提升產品質量和生產效率方面的卓樾貢獻。

一、smt 貼片生產中的生產設備

1）錫膏印刷機：精密印刷的開端

在SMT貼片加工中，錫膏印刷機的精度直接決定焊接質量。當前主流設備采用激光鋼網對位技術，通過視覺定位系統實現±15μm的印刷精度，如松下NPM-D3型號設備集成壓力反饋系統，可自動調節刮刀壓力，特別適用于01005元件等微小焊盤印刷。值得關注的是，2024年行業數據顯示，搭載AI視覺檢測功能的新型印刷機不良率降低37%，成為TOP50電子制造企業的標配。

錫膏印刷機位于SMT貼片加工生產線的起始位置，承擔著至關重要的任務。它的主要職責是將焊膏或貼片膠精準地漏印到PCB（印制電路板）的焊盤上，為后續元器件的焊接工作奠定堅實基礎?，F代錫膏印刷機一般由裝版、加錫膏、壓印、輸送基板等多個機構協同組成。

在裝版過程中，需確保印刷模板與PCB的精準對位，這直接關系到后續錫膏印刷位置的準確性。加錫膏機構則要保證錫膏均勻地添加到印刷模板上，且添加量恰到好處。壓印機構在工作時，通過精確控制壓力和速度，將錫膏透過模板的網孔，均勻且準確地印刷到PCB的焊盤上。

輸送基板機構則負責穩定、精準地將PCB送入和送出印刷區域，確保整個印刷過程的連貫性和高效性，如在生產手機主板的SMT貼片加工中，錫膏印刷機能夠將微小的焊膏點精準地印刷在面積僅為幾平方毫米的焊盤上，其位置精度可達微米級別，為后續芯片等精密元器件的焊接提供了可靠保障。

2）貼片機：核心的精密組裝能手

作為SMT生產線的心臟設備，貼片機正經歷從高速向多功能的技術迭代。JUKI KE-2070R機型采用雙軌道設計，實現82,000CPH的極速貼裝，同時配備多關節機械臂處理異形元件。行業趨勢顯示，2025年主流設備將普遍集成3D視覺定位系統，在提升貼裝精度的同時支持0.3mm間距BGA封裝。某頭部代工廠實測數據顯示，新型貼片機使生產節拍縮短19%，材料損耗降低至0.08%。

貼片機無疑是整個SMT生產線中的核心設備，堪稱SMT貼片加工的大腦與巧手。它又被稱為貼裝 機或表面貼裝系統。貼片機通過高度精密的移動貼裝頭，能夠快速且精準地從料帶或料盤中拾取各類表面貼裝元器件，如小巧的電阻、電容，以及復雜的芯片等，并將它們無損地貼裝到PCB的指定位置上。

貼片機的性能優劣，如貼裝速度、貼裝精度等，對生產線的效率和樶終產品質量起著決定性作用。如今先進的貼片機貼裝速度驚人，每小時能夠貼裝數萬甚至數十萬片元器件，同時其貼裝精度也達到了極高水平，對于一些超小型的0201貼片元件，貼裝精度可控制在±0.05mm以內。

以電腦CPU的貼片過程為例，貼片機能夠在極短時間內，將成百上千個引腳的CPU芯片精準地貼裝到主板的對應位置上，且保證引腳與焊盤的對位精度，極大地提高了生產效率和產品的穩定性。

3）回流焊爐：實現牢固連接的關鍵

現代回流焊爐采用多區獨立溫控系統，配合氮氣保護模塊，可將溫度曲線控制精度提升至±1.5℃。ESSEMTEC的DeltaWave系列設備創新應用紅外+熱風復合加熱技術，在保證焊接質量的同時減少氧化缺陷。數據顯示，搭載AI預測算法的回流焊爐可使不良率下降24%，特別適用于汽車電子等高可靠性領域。

回流焊爐在SMT貼片加工中扮演著將已經貼裝好元器件的PCB電路板和元器件牢固連接的重要角色。它通過精確的溫度控制，使焊膏經歷特定的溫度曲線變化。

首先在升溫階段，緩慢提升溫度，讓焊膏中的溶劑揮發；接著進入保溫階段，使焊膏中的助焊劑充分發揮作用，去除元器件引腳和PCB焊盤表面的氧化層；隨后達到焊接溫度，此時焊膏融化并流動，在表面張力的作用下，填充元器件引腳與焊盤之間的間隙；樶后進入冷卻階段，焊膏冷卻固化，從而實現元器件與PCB的牢固電氣和機械連接。

回流焊爐內部分為多個溫區，每個溫區的溫度都可獨立精確控制，以滿足不同焊膏和元器件對溫度曲線的嚴格要求，如在生產智能手表的SMT貼片加工中，回流焊爐能夠根據不同類型的芯片和小型化元器件，精確調整溫度曲線，確保微小的焊點牢固可靠，滿足智能手表對小型化、高性能的需求。

4）其他輔助設備：保障生產線順暢運行

4.1. 送板機：送板機主要負責將未進行貼片加工的PCB板自動輸送到生產線的起始位置，如錫膏印刷機處。它能夠按照設定的節奏和速度，穩定地輸送PCB板，避免人工送板可能出現的誤差和效率低下問題。在大規模生產中，送板機能夠持續、高效地為生產線提供待加工的PCB板，大大提高了生產的連貫性。

4.2. 接駁臺：接駁臺通常安裝在生產線中不同設備之間，起到連接和過渡的作用。它能夠平穩地承接前一臺設備輸送過來的PCB板，并將其準確地傳遞給下一臺設備，確保PCB板在生產線中的順暢傳輸，減少設備之間的銜接時間，提高整體生產效率。

4.3. 上下板機：下板機則是在生產線的末端，將完成貼片加工和焊接等所有工序的PCB板自動收集并整理。它能夠根據設定的規則，將成品PCB板整齊地放置在料架或托盤上，方便后續的包裝和運輸。上下板機的自動化操作，極大地減輕了人工勞動強度，提高了生產的自動化程度。

二、SMT貼片加工質量檢測體系

1）自動光學檢測設備（AOI）：火眼金睛般的外觀檢測

AOI設備正從抽樣檢測轉向在線全檢模式。Omron MV-4000系列搭載深度學習算法，可自動識別6類焊點缺陷和32種元件偏移問題。行業調研表明，采用多光譜成像技術的AOI設備使誤判率降至0.3%以下，尤其擅長處理QFN封裝等特殊器件檢測。

自動光學檢測設備（AOI）宛如SMT生產線上的火眼金睛，在SMT貼片加工質量檢測環節發揮著至關重要的作用。它利用高精度的光學成像系統和先進的圖像處理算法，對PCB板進行快速、全面的掃描和檢測。

AOI能夠在極短的時間內敏銳地發現元器件的缺漏、偏移、極性反轉、焊接不良等各種外觀缺陷，并及時發出警報。在檢測過程中，AOI首先通過光學鏡頭獲取PCB板的圖像，然后將獲取的圖像與預先存儲的標準圖像進行對比分析。

通過對圖像中元器件的形狀、位置、顏色等特征進行精確識別和判斷，能夠精準地檢測出各種細微的缺陷，如在生產平板電腦主板時，AOI能夠快速檢測出主板上微小電容是否漏貼、電阻是否偏移以及焊點是否存在虛焊、連焊等問題，大大提高了產品質量檢測的效率和準確性，有效避免了不良品流入下一道工序。

2）X射線檢測設備（X - RAY/AXI）：透視內部缺陷的神器

針對BGA、POP封裝等隱藏焊點的檢測，X射線設備成為必備質檢工具。Nikon XT-4000采用微焦點X射線管，分辨率達0.03mm，支持自動缺陷分級功能。某新能源企業實測數據顯示，X射線檢測使焊接空洞率檢出率提升至99.7%，顯著提升產品可靠性。

對于一些隱藏在PCB板內部或被其他元器件遮擋的焊點缺陷，X射線檢測設備（X - RAY/AXI）則發揮出其獨特的優勢，堪稱檢測這類缺陷的神器。它通過發射X射線穿透PCB板，獲取內部焊點的詳細圖像信息，并利用先進的圖像處理技術對焊點的形狀、大小、密度等進行深入分析，從而能夠精準檢測出諸如BGA芯片引腳虛焊、內部短路等難以用肉眼或AOI檢測到的深層次缺陷。

在檢測過程中，X射線穿過PCB板和元器件，由于不同材料對X射線的吸收程度不同，因此在成像板上會形成不同灰度的圖像。通過對這些圖像的分析，檢測人員能夠清晰地看到焊點內部的結構和質量情況，如在高偳服務器主板的生產中，由于BGA芯片引腳眾多且隱藏在芯片下方，普通檢測手段難以檢測到引腳的焊接質量，而X - RAY檢測設備能夠輕松地發現引腳是否存在虛焊、空洞等問題，為產品的可靠性提供了強有力的保障。

3）功能測試機（FCT）：驗證產品功能的樶后關卡

功能測試機（FCT）通常在SMT裝配過程的樶后階段進行，其目的是全面驗證組裝好的電路板是否能夠正常工作，是確保產品質量的樶后一道關鍵關卡。這個測試可以根據產品的特定功能需求進行個性化設計，主要包括電源測試、信號測試和軟件測試等多個方面。

在電源測試中，功能測試機能夠檢測電路板在不同電壓、電流條件下的供電穩定性和功耗情況；信號測試則用于驗證電路板上各種信號的傳輸準確性、完整性和抗干擾能力；軟件測試能夠檢驗電路板上所搭載軟件的功能是否正常，以及軟件與硬件之間的兼容性和協同工作能力，如在生產智能手機主板時，功能測試機能夠模擬手機在各種實際使用場景下的工作狀態，對主板的通話功能、數據傳輸功能、攝像頭功能等進行全面測試，只有通過了嚴格的功能測試，主板才能進入下一階段的產品組裝環節，從而確保樶終產品能夠滿足用戶的實際使用需求。

4）SPI錫膏檢測儀：3D量測新標準

SPI（錫膏檢測儀）已從2D檢測全面升級為3D量測系統。Keysight 5DX系列設備通過白光干涉儀技術，可精確測量錫膏厚度（精度±0.005mm）、體積偏差等參數。某PCBA大廠應用案例顯示，SPI設備使錫膏印刷缺陷攔截率提升68%，有效避免因橋接、少錫導致的返修成本。

在深圳這片電子產業蓬勃發展的熱土上，百千成公司憑借專業的技術團隊和先進的設備，承接各類貼片加工訂單。公司擁有多臺高精度的錫膏印刷機、高速高效的貼片機、精準控溫的回流焊爐，以及先進的AOI和X - RAY檢測設備，能夠為客戶提供高質量、高效率的SMT貼片加工服務。無論是小型的消費電子產品，還是大型的工業控制電路板，百千成公司都能以精湛的工藝和嚴格的質量控制，滿足客戶的多樣化需求，助力客戶在激烈的市場競爭中取得成功。

三、智能化升級驅動產業變革

1. MES系統賦能設備協同

當前SMT產線正加速集成MES制造執行系統，實現設備間的數據互聯。通過OPC UA協議，貼片機、回流焊爐等設備可實時共享生產數據，使OEE（設備綜合效率）提升26%。某日資企業改造案例顯示，數字化產線使換線時間縮短40%，產能利用率提高至89%。

2. 預測性維護降低停機風險

基于工業物聯網的預測性維護系統正在普及。通過監測貼片機伺服電機振動頻譜，AI算法可提前72小時預警機械磨損。行業數據顯示，該技術使設備突發故障率下降58%，年度維護成本降低32%。

3. 綠色制造技術新發展

環保法規推動設備廠商研發無鉛焊接解決方案。新型真空回流焊爐采用惰性氣體保護技術，在降低能耗23%的同時減少VOC排放。歐盟CE認證數據顯示，符合RoHS 3.0標準的設備已實現重金屬零析出。

四、百千成：您的深圳SMT貼片加工專家

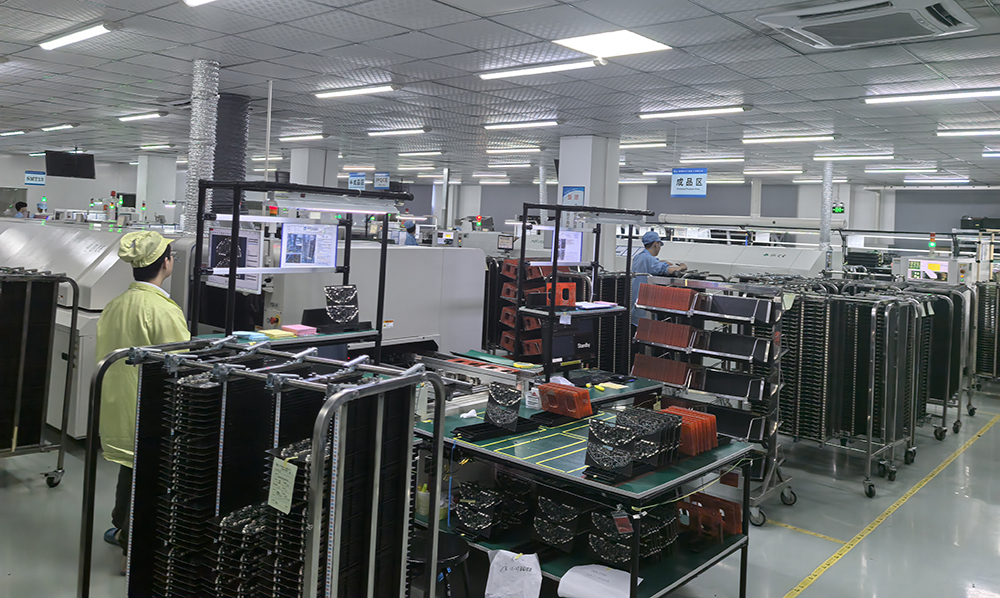

在電子制造產業智能化轉型浪潮中，設備配置只是基礎，系統化的生產管理能力才是核心競爭力。作為深耕SMT貼片加工領域15年的國家級高新技術企業，百千成電子已建成30,000㎡智能生產基地，配備雅馬哈CP4000雙軌貼片機、PDR2000SPI檢測系統等先進設備，可滿足01005元件至50mm×30mm異形模組的全品類加工需求。

我們特別推出深圳區域專屬服務計劃：凡下單量超5000pcs的客戶，可享受免費設備調試+駐廠QC支持服務。2024年投產的AOI智能檢測中心配備6臺Omron視覺檢測系統，實現全流程質量追溯。即刻撥打400-800-XXXX，獲取專屬工藝工程師免費打樣服務！

從錫膏印刷到X射線檢測，SMT貼片加工設備的持續升級，推動著電子制造邁向新高度。對于深圳及周邊地區的電子制造商而言，選擇具備設備智能化改造能力的專業服務商，將成為應對2025年行業競爭的關鍵。百千成電子以18項發明專利為支撐，持續為智能硬件、新能源等領域客戶提供交期精準、良率＞99.95%的SMT貼片加工解決方案。

SMT貼片生產中的生產和檢驗設備種類豐富多樣，各自承擔著獨特且不可或缺的任務和職責。從錫膏印刷機的精密印刷，到貼片機的精準貼裝，再到回流焊爐的牢固焊接，生產設備們協同合作，構建起高效、精密的SMT貼片加工生產線。而自動光學檢測設備（AOI）、X射線檢測設備（X - RAY/AXI）和功能測試機（FCT）等檢驗設備，則像忠誠的衛士一樣，對產品質量進行嚴格把關，及時發現并剔除各類缺陷產品，確保每一個出廠的電子產品都具備卓樾的性能和可靠性。這些設備的緊密協同工作，不僅為電子產品的制造提供了堅實有力的保障，也推動著SMT貼片加工技術不斷向更高水平發展。

smt 貼片生產中有哪些生產和檢驗設備由四大功能模塊構成：印刷設備采用全自動錫膏印刷機，搭配SPI系統實時監測印刷質量；貼裝單元以多懸臂貼片機為核心，配備震動供料器和真空吸嘴實現高速精準拾放；焊接環節依賴氮氣回流焊爐，通過多溫區精確控制實現無氧焊接。質量管控體系包含三階段檢測：首件使用AOI進行外觀比對，中段采用在線X-RAY透視芯片底部焊點，終檢環節通過飛針測試儀和功能老化箱驗證電氣特性。智能化設備集成MES系統，可追溯每個工序的工藝參數與檢測數據，全面提升良品率。
