smt貼片加工電路板生產工藝流程及操作步驟

SMT貼片加工電路板生產流程主要分為六大步驟：首先進行焊膏印刷，通過全自動絲印機將錫膏精準涂覆在PCB焊盤上；其次采用高速貼片機將元器件貼裝至對應位置，借助視覺定位系統確保精度±0.03mm；隨后進行回流焊接，通過溫控曲線使焊膏熔融形成可靠焊點，峰值溫度需控制在230-250℃。下面是smt貼片加工電路板生產工藝流程及操作步驟的詳細解說。

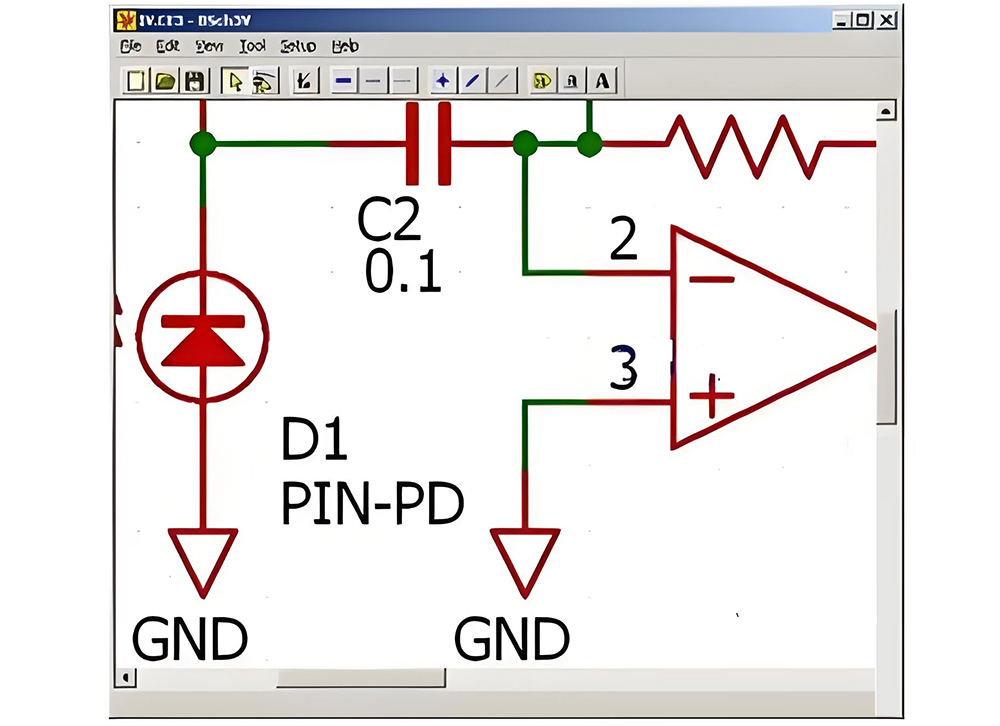

smt貼片加工電路板生產工藝流程圖

一、SMT貼片加工

SMT即表面貼裝技術，是一種將無引腳或短引腳的表面組裝元器件（SMC/SMD）直接貼裝在印制電路板（PCB）表面，并通過回流焊等工藝實現電氣連接和機械固定的先進電子組裝技術。與傳統的通孔插裝技術相比，SMT貼片加工具有顯著優勢。

首先，SMT貼片加工能夠極大地提高電子產品的組裝密度。由于片狀元器件體積小、重量輕，使得PCB板上能夠容納更多的功能模塊，從而實現產品的小型化和輕量化，如一部智能手機的主板在有限的空間內集成了大量的芯片、電阻、電容等元器件，正是SMT貼片加工技術讓這一切成為可能。

其次，SMT貼片加工的生產效率高，自動化程度強。通過高精度的自動化設備，如貼片機、回流焊爐等，可以快速、準確地完成大量元器件的貼裝和焊接工作，大大縮短了產品的生產周期，降低了生產成本。

此外，SMT貼片加工還具有良好的電氣性能和可靠性。由于元器件直接貼裝在PCB表面，減少了引腳長度和布線距離，降低了信號傳輸的損耗和干擾，提高了產品的高頻性能和穩定性，同時SMT貼片加工的焊點質量更高，能夠有效減少焊點缺陷，提高產品的抗振能力和可靠性。

二、SMT貼片加工電路板生產工藝流程

1）準備工作

在正式開展SMT貼片加工之前，充分的工藝準備是確保生產順利進行的基礎。首先是生產文件的準備，這包括PCB設計文件、BOM（物料清單）表、工藝流程圖等。PCB設計文件詳細規定了電路板的布局、焊盤尺寸、布線規則等，是生產的核心依據；BOM表則明確列出了所需的各類元器件信息，如型號、規格、數量等。這些文件的準確性直接影響到后續生產的質量和效率。

1. PCB板準備

1.1 設計：在進行SMT貼片加工之前，首先需要根據產品的功能需求和電氣性能要求設計PCB板。優秀的PCB設計應考慮到元器件的布局、布線的合理性、信號完整性以及可制造性等因素。設計完成后，將PCB設計文件（如Gerber文件）發送給PCB制造商進行制作。

1.2 檢驗：從PCB制造商處收到PCB板后，需要進行嚴格的檢驗。檢查PCB板的外觀是否有劃傷、變形、短路、開路等缺陷；測量PCB板的尺寸是否符合設計要求；檢查PCB板的阻焊層、絲印層是否清晰、完整，焊盤是否平整、無氧化等。只有通過檢驗的PCB板才能進入下一工序。

2. 元器件準備

2.1 采購：根據產品的BOM（物料清單）采購所需的電子元器件。在采購過程中，要選擇正規的供應商，確保元器件的質量可靠、性能穩定，同時要注意元器件的封裝形式、規格參數等是否與設計要求一致。

2.2 檢驗：對采購回來的元器件進行全面檢驗。對于電阻、電容、電感等無源元器件，主要檢查其外觀是否有破損、引腳是否氧化、變形等，同時使用萬用表等工具測量其電氣性能是否符合規格要求。對于集成電路（IC）等有源元器件，除了外觀檢查外，還需要進行功能測試，以確保其功能正常，此外對于一些高精度、高可靠性要求的元器件，還可能需要進行抽樣檢測或全檢。

2.3 存儲：將檢驗合格的元器件按照不同的類別、規格進行分類存儲。存儲環境應保持干燥、通風，避免元器件受潮、氧化或受到靜電等因素的影響。對于一些對溫度、濕度敏感的元器件，還需要存放在特定的環境條件下。

3. 設備準備

3.1 貼片機：貼片機是SMT貼片加工的核心設備，其精度和速度直接影響到貼片的質量和效率。在使用貼片機之前，需要根據PCB板的設計文件和元器件的規格參數對貼片機進行編程設置，包括元器件的拾取位置、貼裝位置、貼裝角度、貼裝壓力等參數，同時要對貼片機的機械部件、光學系統、電氣系統等進行檢查和維護，確保設備處于良好的工作狀態。

3.2 錫膏印刷機：錫膏印刷機用于將錫膏均勻地印刷在PCB板的焊盤上，是SMT貼片加工的重要工序之一。在使用錫膏印刷機之前，需要根據PCB板的尺寸和焊盤布局選擇合適的鋼網，并將鋼網安裝在錫膏印刷機上，同時要對錫膏印刷機的刮刀、印刷平臺等部件進行清潔和調試，確保錫膏印刷的厚度、均勻性和位置精度符合要求。

3.3 回流焊爐：回流焊爐用于將貼裝在PCB板上的元器件通過加熱使錫膏熔化，從而實現元器件與PCB板的焊接。在使用回流焊爐之前，需要根據元器件的特性和錫膏的熔點設置合適的溫度曲線，包括預熱區、升溫區、回流區和冷卻區的溫度和時間等參數，同時要對回流焊爐的加熱系統、傳送系統、冷卻系統等進行檢查和維護，確保設備能夠穩定地運行。

3.4 其他設備：除了上述主要設備外，還需要準備一些輔助設備，如SPI（錫膏測厚儀）、AOI（自動光學檢測儀）、X-Ray檢測儀等。SPI用于檢測錫膏印刷的厚度和質量，AOI用于檢測貼片后的元器件的貼裝位置、極性等是否正確，X-Ray檢測儀用于檢測BGA等封裝形式的元器件的內部焊接質量。在使用這些設備之前，同樣需要進行調試和校準，確保其檢測結果的準確性。

同時還需要對生產設備進行調試和校準。SMT貼片加工設備包括錫膏印刷機、貼片機、回流焊爐等，不同設備的性能參數需要根據生產要求進行精確調整，如錫膏印刷機的刮刀壓力、印刷速度，貼片機的吸嘴型號、貼裝精度等，都要經過反復調試，確保設備處于樶佳工作狀態，此外還需對生產環境進行控制，保持車間的溫度、濕度、潔凈度等指標符合工藝要求，一般溫度控制在23±3℃，濕度控制在45%-65%RH，以減少環境因素對元器件和焊接質量的影響。

2）錫膏印刷

錫膏印刷是SMT貼片加工的第壹步，它的作用是將錫膏準確地涂覆在PCB焊盤上，為后續元器件的焊接提供焊料。在進行錫膏印刷前，需要先準備好錫膏和鋼網。錫膏是由合金焊料粉末、助焊劑和添加劑等組成的膏狀混合物，其質量直接影響焊接效果，要根據元器件的類型和工藝要求選擇合適的錫膏型號。鋼網則是錫膏印刷的模具，其開口尺寸和形狀與PCB焊盤相對應，鋼網的精度決定了錫膏印刷的質量。

2.1. 鋼網制作

鋼網是錫膏印刷的關鍵工具，其制作質量直接影響到錫膏印刷的精度和質量。鋼網通常采用不銹鋼材料制作，通過激光切割或電鑄等工藝加工而成。在制作鋼網時，需要根據PCB板的焊盤設計文件，精確地制作出與焊盤一一對應的鏤空圖形。鋼網的厚度和開口尺寸需要根據元器件的封裝形式和錫膏的特性進行選擇，一般來說，對于小型元器件，鋼網的厚度可以選擇較薄，開口尺寸可以較小；對于大型元器件或引腳間距較大的元器件，鋼網的厚度可以選擇較厚，開口尺寸可以較大。

2.2. 錫膏選擇與準備

錫膏是由錫粉、助焊劑和其他添加劑混合而成的膏狀材料，其質量對焊接質量有著重要影響。在選擇錫膏時，需要根據產品的要求、元器件的類型和焊接工藝等因素綜合考慮，一般應選擇錫粉顆粒均勻、純度高、助焊劑性能良好的錫膏，同時要注意錫膏的保質期和存儲條件，避免使用過期或變質的錫膏。

在使用錫膏之前，需要將錫膏從冰箱中取出，放置在室溫下回溫一段時間，使其溫度與環境溫度一致。然后將錫膏攪拌均勻，以確保錫膏的流動性和均勻性。攪拌時間一般為3-5分鐘，可以使用專門的錫膏攪拌機進行攪拌，也可以手動攪拌，但要注意攪拌的力度和方向，避免產生氣泡。

2.3. 錫膏印刷操作

將準備好的鋼網安裝在錫膏印刷機上，并將PCB板放置在印刷平臺上，通過定位裝置將PCB板準確地定位在鋼網下方。然后，在鋼網上均勻地涂抹一層錫膏，使用刮刀以一定的速度和壓力將錫膏通過鋼網的鏤空圖形印刷到PCB板的焊盤上。在印刷過程中，要注意控制刮刀的速度、壓力和角度，確保錫膏印刷的厚度均勻、位置準確，無少錫、多錫、拉尖、偏移等缺陷。

印刷完成后，需要對印刷質量進行檢查。可以使用SPI等設備對錫膏印刷的厚度進行測量，確保其符合工藝要求，同時通過目視檢查錫膏的印刷位置、形狀是否正確，是否有漏印、連錫等缺陷。對于不合格的印刷品，需要及時進行清洗和重新印刷。

具體操作時先將PCB固定在印刷機的工作臺上，確保其位置準確無誤。然后將鋼網安裝到印刷機上，并與PCB精確對位，這一步可通過印刷機的視覺對位系統來完成，保證鋼網開口與PCB焊盤完全重合。接著，在鋼網上方均勻涂抹適量的錫膏，啟動印刷機，刮刀以一定的壓力和速度在鋼網上移動，將錫膏通過鋼網開口擠壓到PCB焊盤上。印刷完成后，要對PCB進行檢查，觀察錫膏的印刷質量，包括錫膏的量是否均勻、是否有少印、多印、連錫等現象。若發現問題，需及時調整印刷參數或清潔鋼網，確保印刷質量達標。

3）元器件貼裝

完成錫膏印刷后，接下來進入元器件貼裝環節，這是SMT貼片加工中技術含量較高的一步，直接關系到電路板的組裝精度和性能。貼裝前，操作人員要根據BOM表和站位表，將所需的元器件準確無誤地安裝到貼片機的供料器上。供料器的類型有多種，常見的有帶式供料器、盤式供料器、散裝供料器等，不同類型的元器件要選擇相應的供料器。

3.1. 貼片機編程

貼片機編程是實現元器件自動貼裝的關鍵步驟。在編程之前，需要將PCB板的設計文件（如Gerber文件）和元器件的坐標文件（如Centroid文件）導入到貼片機的控制系統中，然后根據元器件的封裝形式、尺寸、引腳數量等參數，在貼片機的編程軟件中設置元器件的拾取位置、貼裝位置、貼裝角度、貼裝壓力等參數，同時要對貼片機的吸嘴進行選擇和配置，確保吸嘴能夠準確地拾取和貼裝不同類型的元器件。

編程完成后，需要進行模擬運行和調試，檢查貼片機的運行軌跡是否正確，元器件的貼裝位置是否準確。在調試過程中，可以根據實際情況對編程參數進行調整和優化，以確保貼片機能夠高效、準確地完成元器件的貼裝工作。

3.2. 元器件供料

將經過檢驗和準備的元器件放置在貼片機的供料器上。供料器的類型有多種，常見的有帶式供料器、管式供料器和盤式供料器等。不同類型的元器件需要使用相應的供料器進行供料。在安裝供料器時，要確保供料器的安裝位置準確，與貼片機的拾取頭能夠良好配合，同時要注意供料器中元器件的數量和排列方向，避免出現缺料或元器件方向錯誤的情況。

3.3. 貼裝過程

啟動貼片機，貼片機的拾取頭按照預先設定的程序從供料器中拾取元器件，并通過視覺系統對元器件的位置和方向進行識別和校正。然后，拾取頭將元器件精確地貼裝到PCB板的指定位置上。在貼裝過程中，要注意控制貼片機的速度和精度，確保元器件的貼裝位置準確、方向正確，避免出現偏移、歪斜、立碑等缺陷。

貼片機通過吸嘴從供料器上吸取元器件，并利用視覺識別系統對元器件的位置、方向進行檢測和校正，確保元器件能夠準確地貼裝到PCB焊盤上。在貼裝過程中，貼片機的貼裝頭會按照程序設定的路徑和坐標，依次將元器件貼裝到指定位置。對于一些高精度的元器件，如QFP、BGA等，貼片機還會采用激光定位或光學檢測等技術，進一步提高貼裝精度。貼裝完成后，同樣需要對電路板進行檢查，查看元器件是否有貼錯、貼偏、漏貼等情況，若發現問題要及時進行修正。

對于一些微小的元器件，如0201、01005等封裝的元器件，由于其尺寸非常小，對貼片機的精度和穩定性要求更高。在貼裝這些元器件時，需要使用高精度的吸嘴和先進的視覺系統，同時要嚴格控制貼片機的工作環境，如溫度、濕度等，以保證貼裝質量。

4）回流焊接工藝要點

4.1. 回流焊原理

回流焊是利用外部熱源將貼裝在PCB板上的錫膏加熱熔化，使元器件的引腳與PCB板的焊盤之間形成可靠的焊接連接。回流焊的過程一般分為預熱、升溫、回流和冷卻四個階段。在預熱階段，PCB板和元器件逐漸升溫，使錫膏中的溶劑揮發，避免在回流過程中產生氣泡；在升溫階段，溫度快速上升，使錫膏中的助焊劑開始活化，去除元器件引腳和焊盤表面的氧化物；在回流階段，溫度達到錫膏的熔點，錫膏熔化并潤濕元器件引腳和焊盤，形成良好的焊接連接；在冷卻階段，溫度迅速下降，使焊點凝固，提高焊接強度。

回流焊接是將貼裝好元器件的PCB通過回流焊爐，使錫膏熔化并與元器件、PCB焊盤形成牢固的焊點，完成焊接過程。回流焊爐一般由預熱區、恒溫區、回流區和冷卻區四個溫區組成，每個溫區的溫度和時間都有嚴格的要求，需要根據錫膏的特性和元器件的耐熱性進行合理設置。

4.2. 溫度曲線設置

溫度曲線是回流焊過程中溫度隨時間變化的曲線，它是影響焊接質量的關鍵因素之一。不同類型的元器件和錫膏需要不同的溫度曲線，因此在進行回流焊接之前，需要根據元器件的特性、錫膏的熔點和焊接工藝要求等因素，精確地設置回流焊爐的溫度曲線。

一般溫度曲線的設置需要考慮以下幾個參數：預熱區的溫度和時間、升溫速率、回流區的溫度和時間、冷卻速率等。預熱區的溫度一般設置在100-150℃之間，時間為60-120秒，目的是使PCB板和元器件均勻升溫，同時讓錫膏中的溶劑充分揮發。升溫速率一般控制在2-4℃/秒之間，避免溫度上升過快導致元器件損壞。回流區的溫度一般設置在錫膏熔點以上20-30℃，時間為30-90秒，確保錫膏能夠充分熔化并形成良好的焊接連接。冷卻速率一般控制在3-6℃/秒之間，使焊點能夠快速凝固，提高焊接強度。

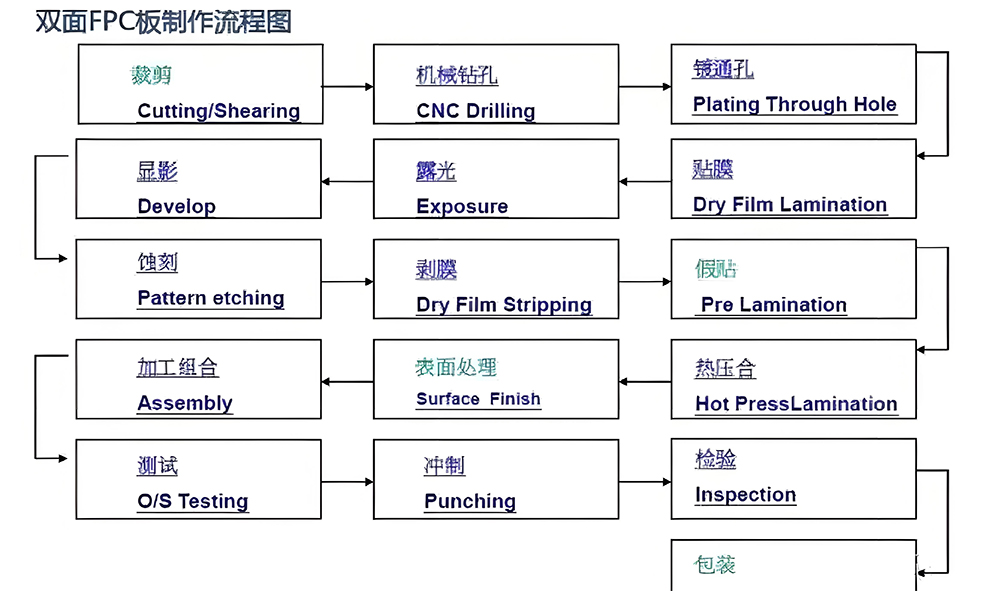

smt貼片加工電路板生產工藝流程圖

在設置溫度曲線時，可以使用溫度測試儀對回流焊爐內的溫度進行實時監測和記錄，根據測試結果對溫度曲線進行調整和優化，直到得到滿足焊接質量要求的溫度曲線。

在預熱區，PCB和元器件被緩慢加熱，使錫膏中的溶劑揮發，同時讓元器件和PCB達到均勻的溫度，避免因溫度驟變而損壞元器件。進入恒溫區后，溫度保持相對穩定，使錫膏中的助焊劑充分活化，去除元器件和焊盤表面的氧化物，增強焊接效果。在回流區，溫度迅速上升至錫膏的熔點以上，錫膏熔化并潤濕元器件引腳和焊盤，形成良好的焊點。樶后在冷卻區，焊點快速冷卻凝固，完成焊接過程。

4.3. 回流焊接操作

將貼裝好元器件的PCB板放置在回流焊爐的傳送帶上，PCB板隨著傳送帶依次通過回流焊爐的預熱區、升溫區、回流區和冷卻區，完成回流焊接過程。在回流焊接過程中，要注意觀察回流焊爐的運行狀態，確保溫度曲線的穩定性和準確性，同時要定期對回流焊爐進行維護和保養，清潔爐內的灰塵和雜物，檢查加熱元件、風扇、傳送帶等部件的工作狀態，確保回流焊爐能夠正常運行。

在回流焊接過程中，要實時監控爐溫曲線，確保實際爐溫與設定的曲線相符。可以通過爐溫測試儀對不同溫區的溫度進行測量和記錄，并根據測量結果對爐溫進行調整，同時還要注意觀察焊接后的電路板，檢查焊點的質量，如焊點是否飽滿、光滑，有無虛焊、橋接等缺陷。若出現焊接不良問題，要分析原因，可能是爐溫設置不合理、錫膏質量問題或元器件引腳氧化等，針對具體原因采取相應的解決措施。

5）檢測與修復

為保證SMT貼片加工電路板的質量，檢測與返修是必不可少的環節。檢測主要包括外觀檢查、在線測試（ICT）、功能測試（FCT）等。外觀檢查是通過目視或借助放大鏡、顯微鏡等工具，檢查電路板上元器件的貼裝情況、焊點質量、有無元件損壞等。在線測試則是利用ICT測試儀對電路板上的元器件進行電氣性能測試，檢測元器件是否存在短路、開路、參數偏差等問題。功能測試是在電路板組裝完成后，對其進行功能驗證，檢查電路板是否能夠正常工作。

5.1. 外觀檢測

回流焊接完成后，首先需要對PCB板進行外觀檢測。外觀檢測主要通過目視檢查的方式，觀察PCB板上的元器件是否有偏移、歪斜、缺件、短路、虛焊等缺陷，同時檢查焊點的外觀是否光滑、飽滿，是否有焊料過多、過少、拉尖等現象。對于一些微小的缺陷，可以使用放大鏡或顯微鏡進行輔助觀察。

外觀檢測是一種簡單、直觀的檢測方法，但對于一些隱藏在元器件內部或焊點下方的缺陷，無法進行有效的檢測，因此在實際生產中，還需要結合其他檢測手段進行全面檢測。

5.2. 自動光學檢測（AOI）

AOI是一種基于光學成像原理的自動化檢測技術，它能夠快速、準確地檢測出PCB板上的各種焊接缺陷和元器件貼裝缺陷。AOI設備通過攝像頭對PCB板進行拍照，然后將拍攝到的圖像與預先存儲的標準圖像進行對比分析，判斷PCB板上是否存在缺陷。如果檢測到缺陷，AOI設備會自動標記出缺陷的位置和類型，并生成檢測報告。

AOI檢測具有檢測速度快、精度高、重復性好等優點，能夠大大提高檢測效率和準確性。在SMT貼片加工生產中，AOI檢測通常被應用于回流焊接后的質量檢測環節，作為外觀檢測的重要補充手段。

5.3. X射線檢測

對于一些采用BGA、CSP等封裝形式的元器件，由于其引腳隱藏在元器件內部，無法通過外觀檢測和AOI檢測來檢查其焊接質量。此時，需要使用X射線檢測技術。X射線檢測設備通過發射X射線穿透PCB板和元器件，利用不同物質對X射線吸收程度的差異，在成像板上形成不同灰度的圖像。通過對X射線圖像的分析，可以檢測出BGA等元器件內部的焊點是否存在虛焊、短路、空洞等缺陷。

X射線檢測是一種無損檢測技術，能夠對PCB板上的隱藏焊點進行有效的檢測，為保證產品質量提供了重要的技術支持。在一些對產品質量要求較高的領域，如航空航天、醫療電子等，X射線檢測被廣泛應用于SMT貼片加工的質量檢測環節。

5.4. 功能測試

功能測試是對PCB板組裝完成后的電子產品進行整體功能驗證的測試環節。通過模擬產品的實際工作環境，給PCB板施加相應的電源、信號等輸入，檢測PCB板輸出的信號是否符合設計要求，產品的各項功能是否正常。功能測試可以發現一些在外觀檢測、AOI檢測和X射線檢測中無法檢測到的功能性缺陷，如電路設計錯誤、元器件性能不良等。

功能測試的方法和設備根據產品的不同而有所差異，一般需要專門的測試工裝和測試軟件。在進行功能測試之前，需要制定詳細的測試方案和測試規范，確保測試的全面性和準確性。

5.5. 修復

對于在檢測過程中發現的缺陷產品，需要進行及時的修復。修復的方法根據缺陷的類型和嚴重程度而有所不同。對于一些簡單的缺陷，如元器件偏移、虛焊等，可以使用烙鐵等工具進行手工修復；對于一些較為復雜的缺陷，如BGA等元器件的焊接不良，需要使用專門的返修工作站進行修復。

在修復過程中，要注意操作的規范性和安全性，避免對PCB板和其他元器件造成二次損壞。修復完成后，需要對修復后的產品進行再次檢測，確保缺陷已經得到徹底修復，產品質量符合要求。

如果在檢測過程中發現問題，就需要進行返修。對于一些簡單的問題，如元器件貼偏、虛焊等，可以使用熱風槍、烙鐵等工具進行手工返修。而對于一些復雜的元器件，如BGA芯片等，則需要使用專業的返修設備，如BGA返修臺，按照特定的工藝步驟進行返修。在返修過程中，要注意控制溫度和時間，避免對電路板和元器件造成二次損壞。

三、SMT貼片加工的質量控制

在SMT貼片加工過程中，質量控制貫穿于整個生產流程，從原材料的檢驗到樶終產品的檢測，每一個環節都對產品質量有著重要影響。為了確保SMT貼片加工的質量，需要采取一系列的質量控制措施。

1）原材料質量控制

1.1. 供應商管理

選擇優質的供應商是確保原材料質量的關鍵。在選擇供應商時，要對供應商的資質、生產能力、質量管理體系等進行全面評估，選擇具有良好信譽和穩定產品質量的供應商，同時要與供應商建立長期穩定的合作關系，加強溝通與協作，共同解決原材料質量問題。

1.2. 原材料檢驗

對采購回來的原材料，包括PCB板、元器件、錫膏等，要進行嚴格的檢驗。制定詳細的原材料檢驗標準和檢驗流程，采用專業的檢測設備和工具，對原材料的外觀、尺寸、電氣性能等進行全面檢測。只有通過檢驗的原材料才能投入生產，從源頭上保證產品質量。

2）生產過程質量控制

2.1. 設備維護與保養

SMT貼片加工設備的精度和穩定性對產品質量有著直接影響，因此要建立完善的設備維護與保養制度，定期對設備進行清潔、校準、調試和維護。及時更換設備的易損件，確保設備始終處于良好的工作狀態，同時要對設備的運行數據進行記錄和分析，通過數據分析及時發現設備潛在的問題，并采取相應的措施進行解決。

2.2. 工藝參數監控

錫膏印刷的厚度需控制在80-150μm范圍內，采用SPI（錫膏檢測儀）實時監測印刷質量，確保偏移量≤±25μm；貼片工序需監控吸嘴真空值（≥70kPa）及貼裝壓力（0.5-1.2N），并通過CPK（過程能力指數）評估設備穩定性（目標值≥1.33）；回流焊爐需嚴格遵循溫度曲線設定，峰值溫度誤差需≤±3℃，液相線以上時間控制在60-90秒，防止虛焊或元器件熱損傷。

2.3. 首件檢驗與過程抽檢

每批次生產前執行首件全檢，使用高倍顯微鏡（40-100倍）和LCR表驗證焊點形貌及元件參數。生產過程中每小時隨機抽取5-10塊板進行SPC（統計過程控制）分析，重點監測焊膏擴散率、元件偏移量等關鍵指標，異常數據觸發自動報警停機機制。

3）成品質量驗證體系

3.1. 自動化光學檢測（AOI）

采用多光譜成像技術（3D AOI）檢測焊點完整性，可識別少錫、連錫、立碑等缺陷，檢測精度達15μm，誤報率低于2%。針對BGA、QFN等隱藏焊點，啟用X射線檢測儀（分辨率2μm）進行三維斷層掃描。

3.2. 功能測試與可靠性驗證

通過ICT測試（針床覆蓋率≥95%）驗證電路通斷，配合FCT功能測試模擬實際工作環境。對軍工、醫療類產品還需執行HALT高加速壽命試驗，包括-40℃~125℃溫度循環、85%濕度老化等極偳環境測試，確保MTBF（平均無故障時間）達標。

4）質量追溯與持續改進

4.1. 全流程數據追溯

基于MES系統記錄每塊PCB的物料批次、設備參數、操作人員及檢測結果，生成唯壹追溯碼（二維碼/DPM碼），數據保存期限≥10年，實現質量問題分鐘級反向追蹤。

4.2. 閉環改善機制

建立8D報告制度對異常問題閉環管理，運用PDCA循環優化工藝。每月召開質量會議分析TOP3不良類型，如針對虛焊問題可優化鋼網開孔率（建議增加5-8%），針對立碑缺陷調整回流焊升溫斜率（控制在1.5-2℃/秒）。

百千成公司深耕SMT貼片加工領域多年，擁有先進的生產設備、專業的技術團隊和完善的質量管理體系，能夠為深圳地區客戶提供高效、精準的貼片加工服務。

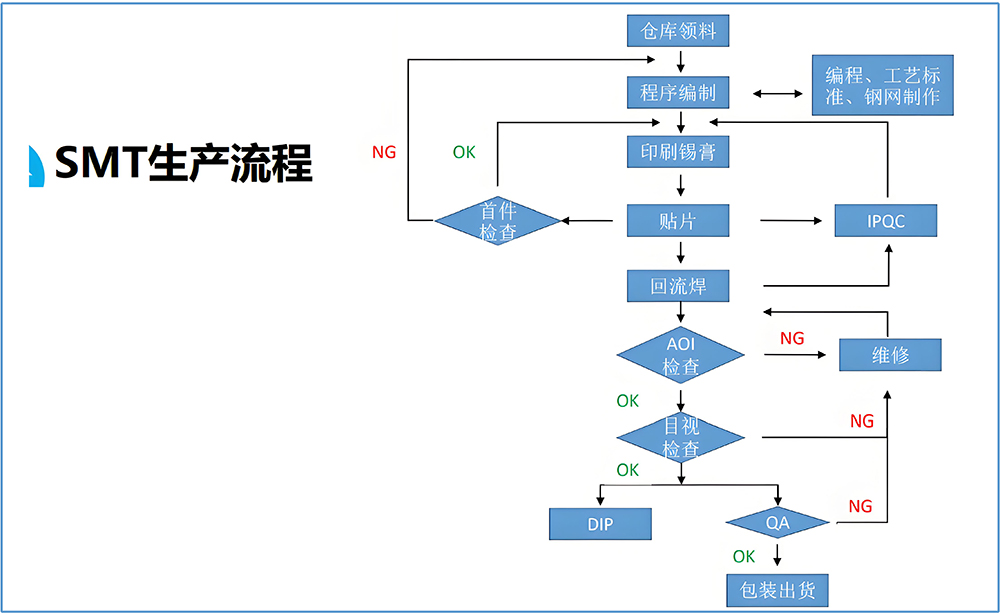

smt貼片加工電路板生產工藝流程圖

smt貼片加工電路板生產工藝流程及操作步驟，是一個復雜且精密的過程，每一個工藝流程和操作步驟都至關重要。從工藝準備到樶終的檢測返修，每一個環節都需要嚴格把控，才能生產出高質量的電路板。無論是小批量樣品生產，還是大規模批量生產，百千成公司都能滿足你的需求，歡迎來電咨詢合作。
